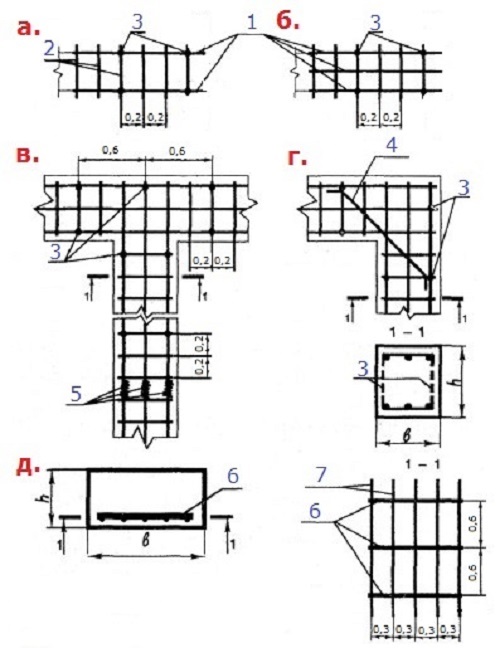

Схемы армирования МЗФЛ показаны на следующем рисунке:
а. — сетка с двумя стержнями рабочей арматуры; б. — сетка с тремя стержнями рабочей арматуры; в. — Т-образный стык; г. — Г-образный угловой стык; д. — дополнительное армирование МЗЛФ с большой шириной подошвы, когда подошва шире цоколя более чем на 60 см (дополнительная сетка располагается только в нижней части.
1 — рабочая арматура (А-III); 2 — вспомогательная арматурная проволока ∅ 4-5 мм (Вр-I); 3 — стержни вертикальной арматуры ∅ 10 мм (А-III), соединяющие верхнюю и нижнюю сетки; 4 — арматура для усиления угла ∅ 10 мм (А-III); 5 — соединение проволочными скрутками (длина скрутки не менее 30-ти диаметров рабочей арматуры); 6 — дополнительная рабочая арматура ∅ 10 мм (А-III).
II. МЗЛФ на непучинистых и слабопучинистых грунтах.
Мелкозаглубленные ленточные фундаменты на непучинистых и слабопучинистых грунтах не обязательно делать только из монолитного бетона. Можно использовать и другие местные материалы, например, бутовый камень, красный керамический кирпич. МЗЛФ закладывается на 0,3-0,4 метра без песчаной подушки. Причём для деревянных зданий и одноэтажных кирпичных (или газобетонных) фундаменты можно даже не армировать.
Для 2-х и 3-х этажных домов со стенами из каменных материалов МЗЛФ армируется. Фундаменты из бетона усиливаются по 1-му варианту армирования (см. таблицу 4 выше). Фундаменты сложенные из бута или кирпича усиливаются кладочными сетками из арматуры Вр-I ∅ 4-5 мм с размером ячеек 100х100 мм. Сетки кладут через каждые 15-20 см.
Конструкции МЗЛФ на непучинистых и слабопучинистых грунтах показаны на рисунке ниже с права:
1 — фундамент; 2 — цоколь; 3 — отмостка; 4 — гидроизоляция; 5 — черновой пол (показан условно); 6 — сетки из проволочной арматуры, 7 — армирование по 1-му варианту (см. таб.4)
Варианты а. и б. — для деревянных и одноэтажных кирпичных (газобетонных) зданий.
Варианты в. и г. — для двух- и трёхэтажных кирпичных (газобетонных) зданий.
Ширина подошвы b определяется в зависимости от этажности здания и материала стен и перекрытий.
Таблица 5: Значения ширины подошвы МЗЛФ на непучинистых и слабопучинистых грунтах.
Этапы строительства мелкозаглубленного ленточного фундамента и рекомендации.
1) Перед тем как приступать к строительству фундамента, при необходимости нужно обеспечить качественный отвод поверхностных дождевых вод с соседних участков от пятна застройки. Делается это путём отрывки водоотводных канав.
2) Размечается фундамент и отрываются траншеи. Рекомендуется приступать к земляным работам только после завоза на стройплощадку всех необходимых материалов. Процесс отрывки траншеи, заливки ленты, обратной засыпки пазух и сооружения отмостки желательно организовать непрерывным. Чем менее он растянут по времени, тем лучше.
3) Вырытые траншеи застилаются геотекстилем. Делается это для того, чтобы песчаная подушка и песчаная засыпка пазух со временем не заиливалась окружающим их грунтом. При этом геотекстиль свободно пропускает воду и не даёт возможности прорастать корням растений.
4) Послойно (слоями 10-15 см) засыпается песчаная (песчано-щебёночная) подушка с тщательной утрамбовкой. Пользуются либо ручными трамбовками, либо площадочными вибраторами. Не стоит относиться к трамбовке легкомысленно. Мелкозаглубленные фундаменты не такие мощные, как фундаменты залитые на всю глубину промерзания и поэтому халява здесь чревата появлением трещин.
5) Выставляется опалубка и вяжется арматурный каркас. Не забывайте сразу предусматривать подвод к дому воды и канализации. Если фундамент является и цоколем помните о продухах (не относится к постройкам с полами по грунту).
6) Заливается бетон. Заливка всей ленты должна производиться непрерывно, как говорится, в один заход.
7) После схватывания бетона (летом 3-5 дней) снимается опалубка и делается вертикальная гидроизоляция фундамента.
8) Производится обратная засыпка пазух крупным песком с послойным трамбованием.
9) Сооружается отмостка. Желательно (особенно при небольшой высоте фундаментной ленты) делать отмостку утеплённой. Эта мера дополнительно уменьшит силы морозного пучения, воздействующие на МЗЛФ зимой. Утепление производят экструдированным пенополистиролом.
Как уже говорилось в начале статьи, не допускается оставлять МЗЛФ незагруженным или недогруженным (здание построено не полностью) на зиму. Если всё же такое произошло, сам фундамент и грунт вокруг него нужно укрыть любым теплосберегающим материалом. Использовать можно опилки, шлак, керамзит, солому и т.п. Чистить снег на пятне застройке также при этом не нужно.
Возводить мелкозаглубленный ленточный фундамент в зимнее время года в промёрзшем грунте крайне не рекомендуется.
